Quickstart with Slice Prediction

To get started, first make sure that:

We’ll use a sample dataset to quickly show you an end-to-end workflow.

Slice prediction is accessed via the mlsimkit-learn slices command

[MLSimKit] Learning Tools
Usage: mlsimkit-learn slices [OPTIONS] COMMAND1 [ARGS]... [COMMAND2
                             [ARGS]...]...

  Use Case: Slice Prediction

  Slice Prediction is used to predict parameters from slices for 3D geometry
  meshes...

Options:
  --help  Show this message and exit.

Commands:
  preprocess             Step (1): Process input data and prepare manifests
  train-image-encoder    Step (2): Train image encoding model
  process-mesh-data      Step (3): Link the geometry and image training data
  train-prediction       Step (4): Train prediction using encoder outputs
  predict                Step (5): Predict results and evaluate performance
  inspect-image-encoder  (Debug): Evaluate image encoder performance

There are five steps to run the pipeline through preprocessing, training, and then prediction. You may run commands separately. For convenience, you can run one or more commands including the entire pipeline using YAML config files.

You may provide a config by running:

mlsimkit-learn --config <config> slices <command-name> <command-name> ...

You can use the help command to see options and the definitions of hyperparameters. For example, the following command will display all hyperparameters for a training step:

mlsimkit-learn slices train-image-encoder --help

Sample Dataset

There is a sample config and a very small sample dataset called “ahmed-sample” so you can run end-to-end quickly:

src/mlsimkit/conf
└── slices
    └── sample.yaml

src/mlsimkit/datasets
├── ...
└── ahmed-sample
    ├── downsampled_stls
    ├── slice_images
    └── slices.manifest

External Datasets

In addition to the sample dataset, there are tutorials to get started with publicly available datasets:

tutorials/
└── slices
    ├── ahmed/
    ├── drivaer/
    ├── sample/
    └── windsor/

Run the Sample

First, make a folder for all the outputs. Replace --output-dir quickstart/slices in the command below with your own folder location.

Second, run the entire train-predict pipeline to make predictions on the sample data:

mlsimkit-learn --output-dir quickstart/slices \
 --config src/mlsimkit/conf/slices/sample.yaml \
 slices preprocess \
        train-image-encoder --device cpu \
        inspect-image-encoder \
        process-mesh-data \
        train-prediction --device cpu \
        predict

Also, note that commands can be chained together. For example, the above runs preprocess, train-image-encoder, inspect-image-encoder, process-mesh-data, train-prediction, and then predict.

Running on GPU

MLSimKit automatically uses a GPU by default. To use your GPU, remove --device cpu from the previous command and run again:

mlsimkit-learn --output-dir quickstart/slices \
 --config src/mlsimkit/conf/slices/sample.yaml \
 slices preprocess train-image-encoder inspect-image-encoder \
        process-mesh-data train-prediction predict

Note

On older MacOS hardware, you may see the error Cannot convert a MPS Tensor to float64 dtype. If so, force CPU by specifying --device cpu for the train commands.

In general, please see the Troubleshooting guide for possible errors if commands do not work.

All artifacts are written into the output directory --output-dir. You may also set the output directory in the config file. Commands automatically share paths to the output artifacts such as the train model path. The sample configuration below sets some input options but most options use defaults. There are many options, which we go into detail after the quickstart.

The sample configuration conf/slices/sample.yaml looks like this:

slices:
 preprocess:
   # path is relative to mlsimkit/datasets, which is the default search path
   manifest-uri: ahmed-sample/slices.manifest

   # split the dataset into three
   train-size: 0.6
   valid-size: 0.2
   test-size: 0.2

 train-image-encoder:
   batch-size: 1   # small for quickstart sample, use larger normally. See user guide.

 train-prediction:
   epochs: 10      # low number for sample quickstart
   batch-size: 1   # small for quickstart sample, use larger normally. See user guide.

Note

A “manifest” describes the paths to a dataset and is used to share data between tasks for a particular prediction use case like Slices. For now, know that ahmed-sample/slices.manifest references a small dataset packaged with MLSimKit.

You will see console logging something like this:

[INFO] [MLSimKit] Learning Tools
[INFO] Package Version: 0.2.3.dev3+gaf49957.d20240808
[INFO] Running command 'preprocess'
[INFO] Preprocessing manifest '/home/ubuntu/mlsimkit/src/mlsimkit/datasets/ahmed-sample/slices.manifest'
[INFO] Image data written to '/home/ubuntu/mlsimkit/quickstart/slices/slices/slice-group-0.npy'
[INFO] Image data written to '/home/ubuntu/mlsimkit/quickstart/slices/slices/slice-group-1.npy'
[INFO] Image data written to '/home/ubuntu/mlsimkit/quickstart/slices/slices/slice-group-2.npy'
[INFO] Image data written to '/home/ubuntu/mlsimkit/quickstart/slices/slices/slice-group-3.npy'
[INFO] Image data written to '/home/ubuntu/mlsimkit/quickstart/slices/slices/slice-group-4.npy'
[INFO] Image data written to '/home/ubuntu/mlsimkit/quickstart/slices/slices/slice-group-5.npy'
[INFO] Image data written to '/home/ubuntu/mlsimkit/quickstart/slices/slices/slice-group-6.npy'
[INFO] Manifest '/home/ubuntu/mlsimkit/quickstart/slices/slices-copy.manifest' written (7 records)
[INFO] Splitting manifest into train-size=0.6 valid-size=0.2 test-size=0.2
[INFO] Manifest '/home/ubuntu/mlsimkit/quickstart/slices/train.manifest' written (4 records)
[INFO] Manifest '/home/ubuntu/mlsimkit/quickstart/slices/validate.manifest' written (1 records)
[INFO] Manifest '/home/ubuntu/mlsimkit/quickstart/slices/test.manifest' written (2 records)
[INFO] Running command 'train-image-encoder'
[INFO] Training state configuration: {"Distributed": "no", "Num processes": 1, "Process index": 0, "Local process index": 0, "Device": "cuda", "Mixed precision": "no"}
[INFO] Training started for 'model'
[INFO] Train dataset size: 4
[INFO] Validation dataset size: 1
[INFO] Training:   0%|                                                          | 0/5 [00:00<?, ?epochs/s ]
[INFO] Epoch 0: train loss = 52558.26172; validation loss = 39234.75781; best validation loss = inf
[INFO] Model saved to '/home/ubuntu/mlsimkit/quickstart/slices/ae/training_output/best_model.pt'
[INFO] Model saved to '/home/ubuntu/mlsimkit/quickstart/slices/ae/training_output/checkpoint_models/model_epoch0.pt'
[INFO] Training:  20%|██████████                                        | 1/5 [00:01<00:07,  1.90s/epochs ]
[INFO] Epoch 1: train loss = 57753.22656; validation loss = 38050.39453; best validation loss = 39234.75781
[INFO] Model saved to '/home/ubuntu/mlsimkit/quickstart/slices/ae/training_output/best_model.pt'
[INFO] Training:  40%|████████████████████                              | 2/5 [00:02<00:03,  1.01s/epochs ]
[INFO] Epoch 2: train loss = 54896.26172; validation loss = 45074.37891; best validation loss = 38050.39453
[INFO] Epoch 1 had the minimum validation loss.
[INFO] Training:  60%|██████████████████████████████                    | 3/5 [00:02<00:01,  1.42epochs/s ]
[INFO] Epoch 3: train loss = 51979.10156; validation loss = 39109.33984; best validation loss = 38050.39453
[INFO] Epoch 1 had the minimum validation loss.
[INFO] Training:  80%|████████████████████████████████████████          | 4/5 [00:02<00:00,  1.84epochs/s ]
[INFO] Epoch 4: train loss = 48421.11719; validation loss = 39321.71875; best validation loss = 38050.39453
[INFO] Epoch 1 had the minimum validation loss.
[INFO] Model saved to '/home/ubuntu/mlsimkit/quickstart/slices/ae/training_output/last_model.pt'
[INFO] Training: 100%|██████████████████████████████████████████████████| 5/5 [00:02<00:00,  1.97epochs/s ]
[INFO] Training time for model: 2.720 seconds / 0.045 minutes
[INFO] Minimum validation loss: 38050.39453
[INFO] Minimum train loss: 48421.11719
[INFO] Training Completed
[INFO] Total training time: 2.730 seconds / 0.046 minutes
[INFO] Running command 'inspect-image-encoder'
[INFO] Running inference on model '/home/ubuntu/mlsimkit/quickstart/slices/ae/training_output/best_model.pt'
[INFO] Generating images frames=10 channels=3 size=(128, 128)
[INFO] Result metrics: {'mse': 0.09836520999670029, 'mae': 0.2959270179271698, 'mape': 1.5198930501937866, 'msle': 0.04955117776989937, 'psnr': 7.8740850350534455}
[INFO] Result metrics: {'mse': 0.09724471718072891, 'mae': 0.29339802265167236, 'mape': 1.5099842548370361, 'msle': 0.049076326191425323, 'psnr': 7.9238399347884805}
[INFO] Result metrics: {'mse': 0.09833560138940811, 'mae': 0.2956932485103607, 'mape': 1.5212063789367676, 'msle': 0.049564674496650696, 'psnr': 7.875391758675056}
[INFO] Result metrics: {'mse': 0.0982661321759224, 'mae': 0.29574644565582275, 'mape': 1.5169732570648193, 'msle': 0.049490440636873245, 'psnr': 7.878460798940074}
[INFO] Images written to '/home/ubuntu/mlsimkit/quickstart/slices/ae/inference_output/images'
[INFO] Results written to '/home/ubuntu/mlsimkit/quickstart/slices/ae/inference_output/results.jsonl'
[INFO] Running command 'process-mesh-data'
[INFO] Processing manifest '/home/ubuntu/mlsimkit/quickstart/slices/train.manifest'
[INFO] Encoding written '/home/ubuntu/mlsimkit/quickstart/slices/ae/inference_output/geometry-group-5.pt'
[INFO] Encoding written '/home/ubuntu/mlsimkit/quickstart/slices/ae/inference_output/geometry-group-3.pt'
[INFO] Encoding written '/home/ubuntu/mlsimkit/quickstart/slices/ae/inference_output/geometry-group-4.pt'
[INFO] Encoding written '/home/ubuntu/mlsimkit/quickstart/slices/ae/inference_output/geometry-group-2.pt'
[INFO] Manifest '/home/ubuntu/mlsimkit/quickstart/slices/train.manifest' written (4 records)
[INFO] Processing manifest '/home/ubuntu/mlsimkit/quickstart/slices/validate.manifest'
[INFO] Encoding written '/home/ubuntu/mlsimkit/quickstart/slices/ae/inference_output/geometry-group-0.pt'
[INFO] Manifest '/home/ubuntu/mlsimkit/quickstart/slices/validate.manifest' written (1 records)
[INFO] Running command 'train-prediction'
[INFO] Training state configuration: {"Distributed": "no", "Num processes": 1, "Process index": 0, "Local process index": 0, "Device": "cuda", "Mixed precision": "no"}
[INFO] Training started for 'model'
[INFO] Train dataset size: 4
[INFO] Validation dataset size: 1
[INFO] Training:   0%|                                                         | 0/10 [00:00<?, ?epochs/s ]
[INFO] Epoch 0: train loss = 3.07725; validation loss = 0.82969; best validation loss = inf
[INFO] Model saved to '/home/ubuntu/mlsimkit/quickstart/slices/mgn/training_output/best_model.pt'
[INFO] Model saved to '/home/ubuntu/mlsimkit/quickstart/slices/mgn/training_output/checkpoint_models/model_epoch0.pt'
[INFO] Training:  10%|████▉                                            | 1/10 [00:00<00:06,  1.30epochs/s ]
[INFO] Epoch 1: train loss = 0.61467; validation loss = 0.38669; best validation loss = 0.82969
[INFO] Model saved to '/home/ubuntu/mlsimkit/quickstart/slices/mgn/training_output/best_model.pt'
[INFO] Training:  20%|█████████▊                                       | 2/10 [00:01<00:04,  1.87epochs/s ]
[INFO] Epoch 2: train loss = 0.26822; validation loss = 0.13899; best validation loss = 0.38669
[INFO] Model saved to '/home/ubuntu/mlsimkit/quickstart/slices/mgn/training_output/best_model.pt'
[INFO] Training:  30%|██████████████▋                                  | 3/10 [00:01<00:03,  2.21epochs/s ]
[INFO] Epoch 3: train loss = 0.10167; validation loss = 0.06073; best validation loss = 0.13899
[INFO] Model saved to '/home/ubuntu/mlsimkit/quickstart/slices/mgn/training_output/best_model.pt'
[INFO] Training:  40%|███████████████████▌                             | 4/10 [00:01<00:02,  2.43epochs/s ]
[INFO] Epoch 4: train loss = 0.05216; validation loss = 0.05481; best validation loss = 0.06073
[INFO] Model saved to '/home/ubuntu/mlsimkit/quickstart/slices/mgn/training_output/best_model.pt'
[INFO] Training:  50%|████████████████████████▌                        | 5/10 [00:01<00:01,  2.59epochs/s ]
[INFO] Epoch 5: train loss = 0.04968; validation loss = 0.04911; best validation loss = 0.05481
[INFO] Model saved to '/home/ubuntu/mlsimkit/quickstart/slices/mgn/training_output/best_model.pt'
[INFO] Training:  60%|█████████████████████████████▍                   | 6/10 [00:02<00:01,  2.70epochs/s ]
[INFO] Epoch 6: train loss = 0.04377; validation loss = 0.03427; best validation loss = 0.04911
[INFO] Model saved to '/home/ubuntu/mlsimkit/quickstart/slices/mgn/training_output/best_model.pt'
[INFO] Training:  70%|██████████████████████████████████▎              | 7/10 [00:02<00:01,  2.78epochs/s ]
[INFO] Epoch 7: train loss = 0.02903; validation loss = 0.02640; best validation loss = 0.03427
[INFO] Model saved to '/home/ubuntu/mlsimkit/quickstart/slices/mgn/training_output/best_model.pt'
[INFO] Training:  80%|███████████████████████████████████████▏         | 8/10 [00:02<00:00,  2.85epochs/s ]
[INFO] Epoch 8: train loss = 0.02037; validation loss = 0.01951; best validation loss = 0.02640
[INFO] Model saved to '/home/ubuntu/mlsimkit/quickstart/slices/mgn/training_output/best_model.pt'
[INFO] Training:  90%|████████████████████████████████████████████     | 9/10 [00:03<00:00,  2.91epochs/s ]
[INFO] Epoch 9: train loss = 0.01788; validation loss = 0.01563; best validation loss = 0.01951
[INFO] Model saved to '/home/ubuntu/mlsimkit/quickstart/slices/mgn/training_output/best_model.pt'
[INFO] Model saved to '/home/ubuntu/mlsimkit/quickstart/slices/mgn/training_output/last_model.pt'
[INFO] Training: 100%|████████████████████████████████████████████████| 10/10 [00:03<00:00,  2.59epochs/s ]
[INFO] Training time for model: 3.886 seconds / 0.065 minutes
[INFO] Minimum validation loss: 0.01563
[INFO] Minimum train loss: 0.01788
[INFO] Training Completed
[INFO] Total training time: 3.886 seconds / 0.065 minutes
[INFO] Running command 'predict'
[INFO] Predicting images frames=10 channels=3 size=(128, 128)
[INFO] Predicting '['/home/ubuntu/mlsimkit/src/mlsimkit/datasets/ahmed-sample/downsampled_stls/ahmed_2_downsampled.stl']'...
[INFO] Comparing predictions to '/home/ubuntu/mlsimkit/quickstart/slices/slices/slice-group-1.npy'
[INFO] Result metrics: {'mse': 0.09749293327331543, 'mae': 0.29415807127952576, 'mape': 1.5071260929107666, 'msle': 0.04913759604096413, 'psnr': 7.912767988920114}
[INFO] Predicting '['/home/ubuntu/mlsimkit/src/mlsimkit/datasets/ahmed-sample/downsampled_stls/ahmed_7_downsampled.stl']'...
[INFO] Comparing predictions to '/home/ubuntu/mlsimkit/quickstart/slices/slices/slice-group-6.npy'
[INFO] Result metrics: {'mse': 0.09737907350063324, 'mae': 0.2937178909778595, 'mape': 1.5132616758346558, 'msle': 0.04915590211749077, 'psnr': 7.917843709358413}

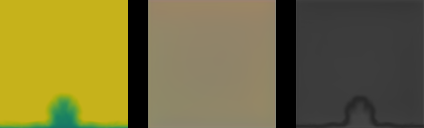

[INFO] Images written to '/home/ubuntu/mlsimkit/quickstart/slices/prediction/images'
[INFO] Ground truth results written to '/home/ubuntu/mlsimkit/quickstart/slices/prediction/results.jsonl'

When complete, the output directory quickstart/slices/ contains the data from preprocessing and training and the results for prediction. Something like this:

$ tree -L 2 quickstart/slices
quickstart/slices
├── ae
│   ├── inference_output
│   └── training_output
├── logs
│   └── slices
├── mgn
│   └── training_output
├── prediction
│   ├── geometry-group-0-prediction.npy
│   ├── geometry-group-5-prediction.npy
│   ├── images
│   ├── results.jsonl
│   └── test-copy.manifest
├── slices
│   ├── slice-group-0.npy
│   ├── slice-group-1.npy
│   ├── slice-group-2.npy
│   ├── slice-group-3.npy
│   ├── slice-group-4.npy
│   ├── slice-group-5.npy
│   └── slice-group-6.npy
├── slices-copy.manifest
├── train.manifest
├── validate.manifest
└── test.manifest

Results

You have trained a Slices model from scratch on sample data. To view image results, open the images in quickstart/slices/prediction/images/. For each input geometry mesh, there are 10 slices. Each slice has the original image, predicted image, and an error image. The combined image conveniently stiches all three images together for quick viewing:

$ tree quickstart/slices/prediction/images/
quickstart/slices/prediction/images/
├── geometry-group-0-combined-0.png
├── geometry-group-0-combined-1.png
├── geometry-group-0-combined-2.png
├── geometry-group-0-combined-3.png
├── ...
├── geometry-group-0-combined-9.png
├── geometry-group-0-error-0.png
├── ...
├── geometry-group-0-error-9.png
├── geometry-group-0-original-0.png
├── ...
├── geometry-group-0-original-9.png
├── geometry-group-0-prediction-0.png
├── ...
├── geometry-group-0-prediction-9.png
├── geometry-group-1-combined-0.png
├── ...

The output combined images will look like the below. For the quickstart this will show inaccuracies due to reduced training data and training time:

Image of prediction output vs original ground truth

However, the Slice Prediction Tutorial has a much larger dataset and configuration to obtain more accurate results like this:

Figure 1. An example combined view comparing the original, reconstructed, and error

Next Steps

Follow the Slice Prediction Tutorial to train on a real large-scale dataset and make accurate predictions.
